برجسته کردن:
MSS SP-43 خمیر کنتریک بلت ولد,دستگاه کاهش دهنده متراکم جوش پشت SCH40,دستگاه های کاهش دهنده ی جوش در پشت (MSS SP-43)
, butt weld concentric reducer SCH40
, MSS SP-43 butt weld reducers

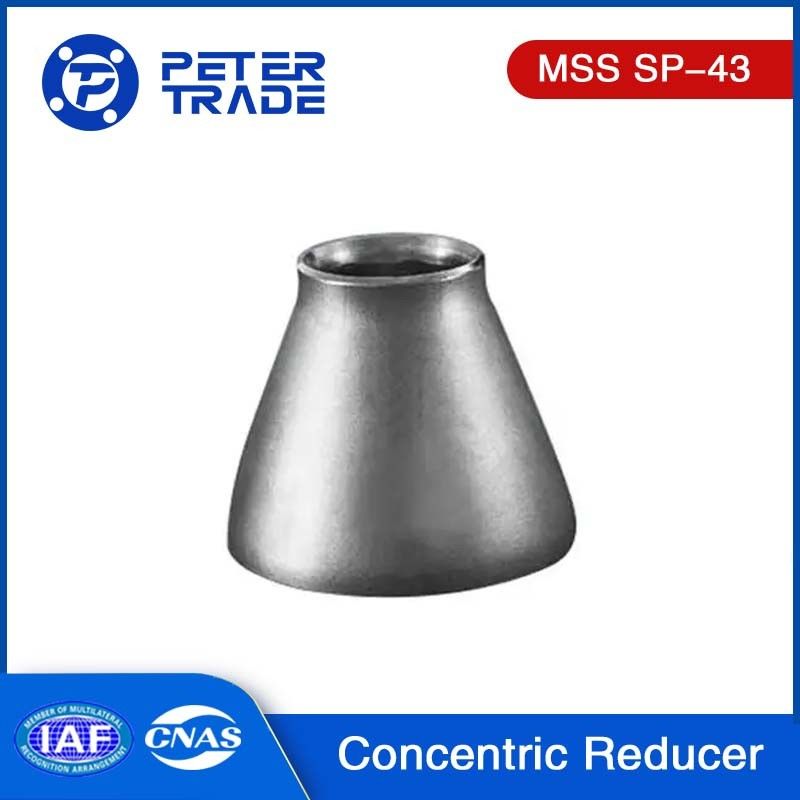

MSS SP-43 Butt Weld Concentric Reducer SCH40 Fo صنایع پتروشیمی
MSS SP-43 Butt Welding/Seamless Stainless Steel Concentric Reducers SCH40 برای صنایع شیمیایی و پتروشیمی
معرفی شرکت:
شرکت تجارت بین المللی Shaanxi Peter International Trade Co., Ltd.یک تامین کننده شناخته شده و بسیار معتبر در بازار است، با سابقه اثربخش بیش از دو دهه. با تجربه و تخصص گسترده ما،ما یک شهرت قوی به عنوان یک منبع قابل اعتماد و قابل اعتماد برایMSS SP-43 فولاد ضد ضد زنگ بُت ولد کنسنتریک Reducersتمرکز اصلی ما بر ارائه راه حل های لوله ای ASME B16.9 با کیفیت بالا و اطمینان از رضایت مشتری است.
در طول سالها، ما روابط محکم با تولید کنندگان شناخته شده ایجاد کرده ایم، که به ما دسترسی به طیف گسترده ای ازMSS SP-43 لوازم جوش بُتموجوديت ما از لوازم ساخته شده از فولاد ضد زنگ برتر است که به خاطر دوام خارق العاده، مقاومت در برابر خوردگي و طول عمر شناخته شده است.ما اهمیت دقت و انطباق با استانداردهای صنعت را درک می کنیمبه همین دلیل ما به دقت لوازم جانبی را که با مشخصات سختگیرانه دراستاندارد MSS SP-43
توضیحات لوازم صیقل MSS SP-43:
لوازم آهن آلات MSS SP 43برای کاربردهایی که نیاز به فشار پایین و مقاومت در برابر خوردگی دارند، ساخته شده اند. این لوازم شامل آرنج هایی با شعاع 90° و 45°، تی های مستقیم و کاهش دهنده هستند.پایان های تکه های مفصل قفسه، کپس، 180° بازگشت شعاع طولانی، و همچنین کاهش دهنده های متمرکز و منحرف.استانداردهای MSS SP 43شامل لوازم طراحی شده برای سازگاری با لوله های جدول 5S و 10S در تمام اندازه های لوله های نامی (NPS) مشخص شده در ASME B36 است.19با این حال، پای پای کوتاه مدل برای استفاده با لوله های SCH 40S مناسب است.
لوازم آهن آلات MSS SP-43طراحی شده اند تا با ابعاد لوله هایی که به آنها متصل شده اند مطابقت داشته باشند، اطمینان از تناسب و تراز مناسب در سیستم های لوله کشی.لوازم جانبی MSS SP-43باید از استانداردهای لوله ای مربوط به قطر های بیرونی و تحمل برای جوش و نصب بدون سلسله پیروی کنند.
بر اساسMSS SP-43با توجه به مشخصات، ضخامت دیواره ای اسمی لوازم باید با ضخامت لوله ای که به آن جوش داده می شود مطابقت داشته باشد.لوازم جانبی با دیواره های سنگین تر می توانند به لوله های دیواری سبک تر جوش داده شوند، اگر دیوار سنگین تر در داخل یا خارج به جهت ابعاد لوله های سبک تر است.این تراکم برای انتقال صاف و اتصال مناسب بین فیت و لوله امکان پذیر است، اطمینان از یک مفصل امن و بدون نشت.
با پيگيري اين دستورالعمل هالوازم جانبی MSS SP-43حفظ سازگاری با استانداردهای لوله و ارائه یک اتصال قابل اعتماد در سیستم های لوله کشی، برآورده کردن الزامات برای برنامه های کاربردی با فشار پایین و مقاوم به خوردگی.
مواد و گرما از MSS SP-43 طول شعاع 90 درجه آرنج:
مواد پوشش داده شده توسط MSS SP 43 برای لوازم شامل فولاد های فولادی استنیتی مانند انواع 304/304L، 316/316L، 317/317L، 321 و 347 است.1، گر.2، گر.3، گر.5، گر.7، Gr.12) ، Inconel 600، Inconel 625، Hastelloy C-276، Hastelloy C-22، Monel 400، Incoloy 800، Incoloy 825/925، Alloy 31 و Alloy 20 نیز در این فهرست گنجانده شده اند.
درمان گرما مناسب بسیار مهم است و باید بر اساس مواد خاص مورد استفاده انجام شود تا حداکثر مقاومت در برابر خوردگی را تضمین کند.این کمک به افزایش خواص مکانیکی و عملکرد کلی از لوازم در شرایط مختلف کار.
Aدستگاه کاهش دهنده متمرکز فولاد ضد زنگیک لوله نصب شده است که برای اتصال دو لوله با قطر مختلف در یک سیستم لوله کشی با حفظ یک خط مرکزی مشترک استفاده می شود. این یک شکل مخروطی با یک انتهای بزرگتر از قطر دیگر دارد،اجازه انتقال صاف بین دو لوله را می دهد.دستگاه کاهش دهنده متمرکز فولاد ضد زنگدارای یک طراحی تقارن است، با خطوط مرکزی هر دو سر هم تراز شده است. این بدان معنی است که کاهش دهنده یک خط مستقیم را در هنگام مشاهده از طرف تشکیل می دهد، که کاهش تدریجی و یکنواخت قطر را فراهم می کند.انتهای دستگاه کاهش دهنده متمرکز برای جوش دادن به لوله های مربوطه طراحی شده اند. آنها لبه ای پیچ خورده برای تسهیل روند جوش و اطمینان از اتصال قوی و ضد نشت دارند.
MSS SP-43 Reducers متمرکزدر طیف وسیعی از اندازه ها و ابعاد موجود است که توسط استاندارد مشخص شده است. ابعاد شامل قطر لوله بزرگتر و کوچکتر، طول کلی دستگاه کاهش دهنده،و ضخامت دیواره خاصاین استاندارد دستورالعمل هایی را برای فشار و درجه حرارتMSS SP-43 Reducers متمرکزبر اساس مواد مورد استفاده و اندازه لوازم، این امتیازات تضمین می کنند که کاهش دهنده ها می توانند با اطمینان شرایط عملیاتی انتظار شده در یک سیستم لوله کشی را مدیریت کنند.
علاوه بر این، تمام لوازم باید مطابق با استانداردهای جوشکاری باشند، با جوشکاران، اپراتورهای جوشکاریو روش های جوش با توجه به دستورالعمل های مشخص شده در بخش IX کد جوشگاه و ظروف تحت فشار ASME (BPVC)این تضمین می کند که فرآیندهای جوش به درستی انجام می شود و با استانداردهای کیفیت مورد نیاز برای عملکرد ایمن و کارآمد لوازم در کاربردهای صنعتی مطابقت دارد.
ابعاد MSS SP-43 Reducer متمرکز:
| ابعاد MSS SP-43 Reducer متمرکز |
| NPS |
D:قطر بیرونی در شیب انتهای بزرگ ((inch) |
D:قطر بیرونی در شیب انتهای بزرگ ((ملی متر) |
D1:قطر بیرونی در شیب انتهای کوچک ((inch) |
D1:قطر بیرونی در شیب انتهای کوچک ((ملی متر) |
H ((inch) |
H(mm) |
| 3/4 × 1/2 |
1.05 |
26.67 |
0.84 |
21.34 |
1.5 |
38.10 |
| 1 × 3/4 |
1.32 |
33.53 |
1.05 |
26.67 |
2 |
50.80 |
| 1 × 1/2 |
1.32 |
33.53 |
0.84 |
21.34 |
2 |
50.80 |
| 1 × 3/8 |
1.32 |
33.53 |
0.68 |
17.27 |
2 |
50.80 |
| 1-1/4 × 1 |
1.66 |
42.16 |
1.32 |
33.53 |
2 |
50.80 |
| 1-1/4 × 3/4 |
1.66 |
42.16 |
1.05 |
26.67 |
2 |
50.80 |
| 1-1/4 × 1/2 |
1.66 |
42.16 |
0.84 |
21.34 |
2 |
50.80 |
| 1-1/2 × 1-1/4 |
1.9 |
48.26 |
1.66 |
42.16 |
2.5 |
63.50 |
| 1-1/2 × 1 |
1.9 |
48.26 |
1.32 |
33.53 |
2.5 |
63.50 |
| 1-1/2 × 3/4 |
1.9 |
48.26 |
1.05 |
26.67 |
2.5 |
63.50 |
| 1-1/2 × 1/2 |
1.9 |
48.26 |
0.84 |
21.34 |
2.5 |
63.50 |
| 2 × 1-1/2 |
2.38 |
60.45 |
1.9 |
48.26 |
3 |
76.20 |
| 2 × 1-1/4 |
2.38 |
60.45 |
1.66 |
42.16 |
3 |
76.20 |
| 2 × 1 |
2.38 |
60.45 |
1.32 |
33.53 |
3 |
76.20 |
| 2 × 3/4 |
2.38 |
60.45 |
1.05 |
26.67 |
3 |
76.20 |
| 2-1/2 × 2 |
2.88 |
73.15 |
2.38 |
60.45 |
3.5 |
88.90 |
| 2-1/2 × 1-1/2 |
2.88 |
73.15 |
1.9 |
48.26 |
3.5 |
88.90 |
| 2-1/2 × 1-1/4 |
2.88 |
73.15 |
1.66 |
42.16 |
3.5 |
88.90 |
| 2-1/2 × 1 |
2.88 |
73.15 |
1.32 |
33.53 |
3.5 |
88.90 |
| 3 × 2-1/2 |
3.5 |
88.90 |
2.88 |
73.15 |
3.5 |
88.90 |
| 3 × 2 |
3.5 |
88.90 |
2.38 |
60.45 |
3.5 |
88.90 |
| 3 × 1-1/2 |
3.5 |
88.90 |
1.9 |
48.26 |
3.5 |
88.90 |
| 3 × 1-1/4 |
3.5 |
88.90 |
1.66 |
42.16 |
3.5 |
88.90 |
| 3-1/2 × 3 |
4 |
101.60 |
3.5 |
88.90 |
4 |
101.60 |
| 3-1/2 × 2-1/2 |
4 |
101.60 |
2.88 |
73.15 |
4 |
101.60 |
| 3-1/2 × 2 |
4 |
101.60 |
2.38 |
60.45 |
4 |
101.60 |
| 3-1/2 × 1-1/2 |
4 |
101.60 |
1.9 |
48.26 |
4 |
101.60 |
| 3-1/2 × 1-1/4 |
4 |
101.60 |
1.66 |
42.16 |
4 |
101.60 |
| 4 × 3-1/2 |
4.5 |
114.30 |
4 |
101.60 |
4 |
101.60 |
| 4 × 3 |
4.5 |
114.30 |
3.5 |
88.90 |
4 |
101.60 |
| 4 × 2-1/2 |
4.5 |
114.30 |
2.88 |
73.15 |
4 |
101.60 |
| 4 × 2 |
4.5 |
114.30 |
2.38 |
60.45 |
4 |
101.60 |
| 4 × 1-1/2 |
4.5 |
114.30 |
1.9 |
48.26 |
4 |
101.60 |
| 5 × 4 |
5.56 |
141.22 |
4.5 |
114.30 |
5 |
127.00 |
| 5 × 3-1/2 |
5.56 |
141.22 |
4 |
101.60 |
5 |
127.00 |
| 5 × 3 |
5.56 |
141.22 |
3.5 |
88.90 |
5 |
127.00 |
| 5 × 2-1/2 |
5.56 |
141.22 |
2.88 |
73.15 |
5 |
127.00 |
| 5 × 2 |
5.56 |
141.22 |
2.38 |
60.45 |
5 |
127.00 |
| 6 × 5 |
6.62 |
168.15 |
5.56 |
141.22 |
5.5 |
139.70 |
| 6 × 4 |
6.62 |
168.15 |
4.5 |
114.30 |
5.5 |
139.70 |
| 6 × 3-1/2 |
6.62 |
168.15 |
4 |
101.60 |
5.5 |
139.70 |
| 6 × 3 |
6.62 |
168.15 |
3.5 |
88.90 |
5.5 |
139.70 |
| 6 × 2-1/2 |
6.62 |
168.15 |
2.88 |
73.15 |
5.5 |
139.70 |
| 8 × 6 |
8.62 |
218.95 |
6.62 |
168.15 |
6 |
152.40 |
| 8 × 5 |
8.62 |
218.95 |
5.56 |
141.22 |
6 |
152.40 |
| 8 × 4 |
8.62 |
218.95 |
4.5 |
114.30 |
6 |
152.40 |
| 8 × 3-1/2 |
8.62 |
218.95 |
4 |
101.60 |
6 |
152.40 |
| 10 × 8 |
10.75 |
273.05 |
8.62 |
218.95 |
7 |
177.80 |
| 10 × 6 |
10.75 |
273.05 |
6.62 |
168.15 |
7 |
177.80 |
| 10 × 5 |
10.75 |
273.05 |
5.56 |
141.22 |
7 |
177.80 |
| 10 × 4 |
10.75 |
273.05 |
4.5 |
114.30 |
7 |
177.80 |
| 12 × 10 |
12.75 |
323.85 |
10.75 |
273.05 |
8 |
203.20 |
| 12 × 8 |
12.75 |
323.85 |
8.62 |
218.95 |
8 |
203.20 |
| 12 × 6 |
12.75 |
323.85 |
6.62 |
168.15 |
8 |
203.20 |
| 12 × 5 |
12.75 |
323.85 |
5.56 |
141.22 |
8 |
203.20 |
| 14 × 12 |
14 |
355.60 |
12.75 |
323.85 |
13 |
330.20 |
| 14 × 10 |
14 |
355.60 |
10.75 |
273.05 |
13 |
330.20 |
| 14 × 8 |
14 |
355.60 |
8.62 |
218.95 |
13 |
330.20 |
| 14 × 6 |
14 |
355.60 |
6.62 |
168.15 |
13 |
330.20 |
| 16 × 14 |
16 |
406.40 |
14 |
355.60 |
14 |
355.60 |
| 16 × 12 |
16 |
406.40 |
12.75 |
323.85 |
14 |
355.60 |
| 16 × 10 |
16 |
406.40 |
10.75 |
273.05 |
14 |
355.60 |
| 16*8 |
16 |
406.40 |
8.62 |
218.95 |
14 |
355.60 |
| 18 × 16 |
18 |
457.20 |
16 |
406.40 |
15 |
381.00 |
| 18 × 14 |
18 |
457.20 |
14 |
355.60 |
15 |
381.00 |
| 18 × 12 |
18 |
457.20 |
12.75 |
323.85 |
15 |
381.00 |
| 18 × 10 |
18 |
457.20 |
10.75 |
273.05 |
15 |
381.00 |
| 20 × 18 |
20 |
508.00 |
18 |
457.20 |
20 |
508.00 |
| 20 × 16 |
20 |
508.00 |
16 |
406.40 |
20 |
508.00 |
| 20 × 14 |
20 |
508.00 |
14 |
355.60 |
20 |
508.00 |
| 20 × 12 |
20 |
508.00 |
12.75 |
323.85 |
20 |
508.00 |
| 24 × 20 |
24 |
609.60 |
20 |
508.00 |
20 |
508.00 |
| 24 × 18 |
24 |
609.60 |
18 |
457.20 |
20 |
508.00 |
| 24 × 16 |
24 |
609.60 |
16 |
406.40 |
20 |
508.00 |
درجه های مختلفی از دستگاه های کاهش دهنده ی مرکب بی سیم از فولاد ضد زنگ
انواع مختلف فولاد ضد زنگ در تولیددستگاه های کاهش دهنده متمرکز بدون درز، هر کدام دارای خواص خاص مناسب برای کاربردهای مختلف هستند. در اینجا برخی از انواع رایج فولاد ضد زنگ مورد استفاده برای کاهش دهنده های متراکم / بدون درز استفاده می شود:
-
درجه 304 / 304L
- درجه 304 یک فولاد ضد زنگ استنیتیک است که به طور گسترده ای مورد استفاده قرار می گیرد و به دلیل مقاومت بسیار عالی در برابر خوردگی، قدرت در دمای بالا و آسان ساخت شناخته می شود.
- درجه 304L یک نسخه کم کربن از 304 است که قابلیت جوشکاری بهبود یافته و مقاومت در برابر خوردگی بین دانه ای را ارائه می دهد.
- این درجه ها معمولاً در صنایع پردازش مواد غذایی، شیمیایی و دارویی استفاده می شوند.
-
درجه 316/316L:
- درجه 316 یک فولاد ضد زنگ آستنیتیک حاوی مولیبدن با مقاومت بیشتر در برابر خوردگی، به ویژه در برابر کلریدها و اسیدها است.
- درجه 316L نسخه کم کربن 316 است که قابلیت جوش و مقاومت در برابر حساسیت را بهبود می بخشد.
- این درجه ها برای کاربردهای دریایی، پردازش شیمیایی و صنایع دارویی مناسب هستند.
-
درجه 321/321H:
- درجه 321 یک فولاد ضد زنگ استیستنیتی است که حاوی تیتانیوم است، که مقاومت در برابر خوردگی بین دانه ای در دمای بالا را فراهم می کند.
- درجه 321H نسخه با کربن بالا از 321 است که مقاومت بالاتر در دمای بالا را ارائه می دهد.
- این درجه ها به طور معمول در کاربردهای دمای بالا مانند مبادلات گرما و تجهیزات پردازش حرارتی استفاده می شوند.
-
درجه 347/347H:
- درجه 347 یک فولاد ضد زنگ استنتیکی است که با کلمبیوم ثبات یافته است و در مقایسه با 304 و 316 مقاومت بهتر در برابر خوردگی بین دانه ها را ارائه می دهد.
- درجه 347H دارای محتوای کربن بالاتر برای افزایش قدرت در دمای بالا است.
- این درجه ها برای کاربردهای صنایع شیمیایی و پتروشیمی مناسب هستند.
-
درجه 904L:
- درجه 904L یک فولاد ضد زنگ آستنیتیک با آلیاژ بالا با سطوح بالای کروم، نیکل، مولیبدن و مس است که در طیف گسترده ای از محیط ها مقاومت خوردگی عالی را فراهم می کند.
- این درجه اغلب در پردازش شیمیایی، داروسازی و کاربردهای آب دریا استفاده می شود.
تفاوت بین MSS SP-43 Reducer Concentric و Reducer Eccentric:
Reducers معمولا در سیستم های لوله کشی استفاده می شود زمانی که نیاز به انتقال بین لوله های قطر مختلف وجود دارد. آنها به کاهش قطر یک خط مستقیم لوله کمک می کنند.اجازه می دهد تا یک جریان صاف و کارآمد از مایع یا گاز.
کاهش دهنده متمرکز:این نوع دستگاه کاهش دهنده دارای یک خط مرکزی مشترک است ، به این معنی که انتهای دستگاه کاهش دهنده با یکدیگر هم تراز شده اند. این باعث کاهش تدریجی قطر لوله می شود ،حفظ یک مسیر جریان صاف و به حداقل رساندن آشفتگی.
کاهش دهنده ی عجیب:بر خلاف کاهش دهنده متمرکز، یکدستگاه کاهش دهنده ی منحرفخطوط مرکزی را تغییر داده است. این بدان معنی است که انتهای Reducer تراز نیستند و یک انتهای آن کمی بالاتر یا پایین تر از دیگری قرار دارد.Reducers منحرف در درجه اول در شرایطی استفاده می شود که نیاز به جلوگیری از تجمع جیب های هوا یا مایع در سیستم لوله کشی وجود داردطراحی آفست کمک می کند تا تخلیه هر مایع گیر افتاده را تسهیل کند.
اعمالدستگاه های کاهش دهنده متمرکز از فولاد ضد زنگ:
MSS SP-43 Reducer های متمرکز فولاد ضد زنگمعمولاً در کاربردهای مختلف صنعتی مورد استفاده قرار می گیرند که در آن نیاز به انتقال بین لوله های قطر مختلف با حفظ یک خط مرکزی مشترک وجود دارد.
کنترل جریان مایعات: MSS SP-43 کاهش دهنده های متمرکز فولاد ضد زنگاز آن ها برای کنترل و تنظیم جریان مایع در سیستم های لوله کشی استفاده می شود. آنها اجازه کاهش تدریجی قطر لوله را می دهند و آشفتگی و از دست دادن فشار را به حداقل می رسانند.این در برنامه های کاربردی که در آن حفظ سرعت جریان خاص یا فشار حیاتی است مهم است، مانند سیستم های توزیع آب، صنایع فرآوری و سیستم های HVAC.
اتصال پمپ و کمپرسور:در سیستم های لوله کشی شامل پمپ ها یا کمپرسورها،MSS SP-43کاهش دهنده های متمرکز فولاد ضد زنگبرای انتقال از یک لوله قطر بزرگتر به لوله قطر کوچکتر استفاده می شود. این به اندازه خروجی پمپ یا کمپرسور کمک می کند،اطمینان از جریان کارآمد بدون ایجاد افت بیش از حد فشارکاهش دهنده های متمرکز معمولا در خط لوله های نفت و گاز، کارخانه های تصفیه آب و سیستم های فرآیند صنعتی استفاده می شوند.
تغییر اندازه: MSS SP-43 Reducer های متمرکز فولاد ضد زنگهنگامی که نیاز به اتصال لوله های با اندازه های مختلف وجود دارد، به ویژه هنگام انتقال از لوله های بزرگتر به کوچکتر استفاده می شود.آنها فراهم می کند یک کاهش صاف و یکنواخت در قطر در حالی که حفظ خط مرکزاین در کاربردهایی مانند لوله های نفت و گاز، کارخانه های پردازش شیمیایی و تاسیسات تصفیه آب مفید است.
استفاده های بهداشتی: MSS SP-43 Reducer های متمرکز فولاد ضد زنگبه طور معمول در کاربردهای بهداشتی، به ویژه در صنایع مانند داروسازی، مواد غذایی و نوشیدنی و پردازش لبنیات استفاده می شود.این کاهش دهنده ها انتقال بین لوله های اندازه های مختلف را تسهیل می کنند در حالی که سطح داخلی صاف و تمیز را حفظ می کنند، به حداقل رساندن خطر آلودگی محصول.
کاربرد در دمای بالا: MSS SP-43 Reducer های متمرکز فولاد ضد زنگآنها می توانند در برابر دماهای بالا مقاومت کنند و در کاربردهایی که شامل مایعات داغ یا گازها می شوند استفاده می شوند. آنها معمولاً در نیروگاه های تولیدی برق، پالایشگاه ها و صنایع پتروشیمی مورد استفاده قرار می گیرند.
